便携式高精度低温槽（半导体制冷）

二、产品适用范围

1.    适合于小容量水温恒温控制；

2.    控温范围5～40℃；

三、主要技术参数

技术参数	标准型（B）		增强型（Z）
显示范围	-10.00～40.00℃，误差：≤±0.5%F.S；
控温精度	±0.1℃
控温范围	最低恒温温度	最高恒温温度	最低恒温温度	最高恒温温度
（1.5L恒温控制）	比环境温度低15℃	40℃	比环境温度低23℃	40℃
降温速度	30分钟降温	60分钟降温	30分钟降温	60分钟降温
（1.5L）	10℃	14℃	13℃	17℃
整机功率	≤150W          制冷功率：12V8A 加热功率：220V 270W
循环流量	≥1.2L/Min
电源	220V±10% 50Hz±1Hz
工作环境	实验室标准环境，温度≤28℃，相对应湿度不超过85%RH的无腐蚀性气体场合

四、使用方法

【放置】

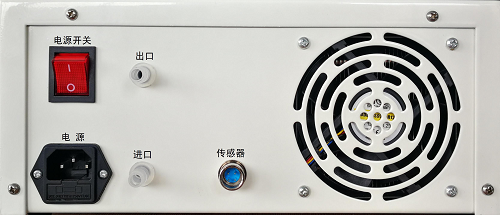

1、  仪器侧面有进风口，后面有散热出风口，放置时保持仪器四周空间通畅；

2、  将容器放置在不易导热的平垫上；

【安装】

1、  插入电源插头；

2、  联接水管：

1.    【标准型】按照【主机出口】接【容器进口】，【主机进口】接【容器出口】，进行软管连接；

2.    【增强型】主进两个水口和容器两个水口对接即可，没有次序分别；

3.    软管不能折弯导致水无法流动；

【注液】

1、  将水注入容器中，液面高度暂不超过容器进口；

2、  【上电】并打开【循环】，观察到容器进口有水注入，然后再往容器中添加水至需要的液位；

【控温】

如果设定温度高于环境温度5℃以上，不用打开【制冷】开关，否则请打开【制冷】开关；

【说明】

1、  如需获得更低的介质稳定温度，可以通过以下方法实现：

a)    调低实验室空调温度；

b)    改善容器保温性能；

2、 长时间放置不用时，请放净仪器管路内的水；

3、 设定温度不能低于介质的凝固点！

五、        仪器设置

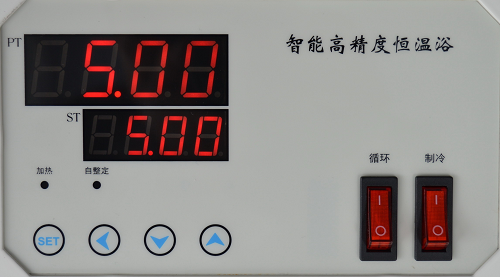

仪器运行时，上排窗口显示容器中水的当前温度，下排窗口显示当前设定的温度。LED指示灯指示“加热输出”和“自整定”状态。

【设定控制温度】

当需要改变控制值时，按住设置键3秒钟，上排显示“SV”，下排末位数值闪烁，进入控制值设置状态。通过上、下、左键即可在量程范围内设置控制值。设置完成后按设置键，设置的值即被存储，仪表开始按新设置的控制值进行自动调节。

【常用参数设置】

按设置+上3秒进入设置状态

参数代号	参数含义	说明
AL1	1#报警值	作上或下限报警时，设置范围为仪表的量程，作上或下跟随报警时，设置范围为0~50，出厂值20。
AL2	2#报警值	作上或下限报警时，设置范围为仪表的量程，作上或下跟随报警时，设置范围为0~50，出厂值20。
SCb	线性修正	由于传感器或仪表误差，需要对测量值进行线性修正，设置范围为0~20，出厂值0。
P	比例带	调节控制输出的范围（设置值乘以量程的百分比），设置范围为0～100%，出厂值5%(当P=0时则为二位式控制)。
I	积分时间	积分时间和积分作用成反比关系，积分时间越大单位时间内积分作用越弱。设置范围为0～3000，出厂值210。
d	微分时间	微分时间和微分作用成正比。用于信号快速变化系统的控制时（压力、速度等），建议设为0。设置范围为0~2000，出厂值为30。
At	自整定	重新设定控制值首次控制时，启动自整定功能（ON），面板上AT指示灯亮，仪表进入参数自动整定状态，整定结束AT灯熄灭。
Lin	功率限制	当需要对受控对象最大输送功率进行限制时可使用本功能。设置范围为20%～100%，出厂值100%。
50	保持参数	控制输出50%时，控制对象相对环境温度上升的幅值。M50设置范围为0～3200，出厂值0。M50一般由自整定自动获得。
dPU	自整定偏置	如果系统在整定时不允许有较大的超调，可以设置自整定偏置值。设置范围为0~20，厂设值0。
db	主路回差	不可设置
LOC	功能锁	高级参数锁定。0:开放高级参数设置   1：开放SU,手动输出以及本设置之前的参数；2：仅开放SU设置；3：关闭所有参数设置。
Add	通讯地址	不可设置
bnd	通讯波特率	不可设置
FIL	滤波系数	用于抑制外界瞬间干扰，系数越大滤波作用越大，测量值越稳定，但显示的响应速度越慢。设置范围为20～250。出厂值120。
Act	主控作用	主控作用参数：设置用于加热系统还是制冷系统，加热系统，Act=0；制冷系统，Act=1。出厂值0（加热系统使用）。
CrL	控制方式	3：驱动固态继电器触发信号（PID）
AP1	1#报警设置	不可设置
AP2	2#报警设置
dPL	量程下限	当仪表测量值超过量程后，显示测量值将闪烁。
dPH	量程上限

【说明】参数设置后须立即返回到测量状态，否则过一定时间后仪表会自动返回至修改前的状态。

六、产品配置
